CONTROL DE CIRCUITO POR SENSORES
RESUMEN
En
esta practica se vera el circuito de un sensor de temperatur, de flux(luz) las
cuales permite controlar un circuito hasta que el sensor responda o reaccione.
INTRODUCCION
Los
sensores son una parte importante en la
electronica gracias a ellos existen robots, alarmas y mucho mas, ya que
estes sensores permite detectar
movimiento, luz, temperatura, campo magnetico y muchos fenomenos fisico.
Pero
que pasa con los robots estan conformados por muchos sensores.
Ahora veremos cómo funciona un sensor de temperatura en un
circuito muy fácil, este sensor permite accionar el recorrido de funcionamiento
de circuito cuando detecte el exceso de calor.
Ya que este circuito electrónico con el sensor de
temperatura permite controlar la
temperatura del ambiente activando un motor que ventila.
El circuito es la siguiente:
MATERIAL Y METODOS
Los materiales para el armado de este circuito son los
siguientes:
-1resitencia variable de 10KΩ
-2 resistencias de 1KΩ
-1 diodo de 1N4001
-1 resistencia de 680 Ω
-Batería de 9V
-1 transistor BC108B
-1 transistor BFY51
-Leds
-Motor
- 1 switch

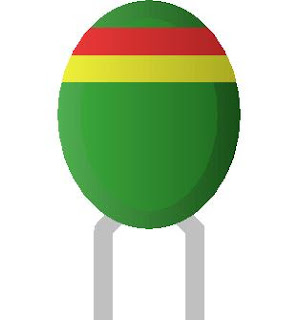

-Termistor
de 5K @ 25ºC
Otras materiales para variar su funcionamiento
-Relay 5V o 6V
-LDR
-Batería 9V
Los métodos para este circuito es el ir más allá de un
simple circuito
Cambiándolo de un TERMISTOR a un LDR
Y de un MOTOR a un RELAY y con este relay haremos que
funcione otro circuito
ARMADO DEL CIRCUITO
Para el montaje de este circuito puede ser usado un proto
board para alterar cambios.
El circuito es la siguiente:
Y en una placa seria la siguiente:
La función es que cuando la temperatura sobre pasa los 35º C
el motor se activa.
Como hacer esto tomen un encendedor y pónganlo en el termistor
para calentarlo ojo con mucho cuidado.
La resistencia variable es para variar la velocidad con que
gira el motor.
Comencemos con los cambios en el circuito:
Si cambiamos el sensor de temperatura por un LDR funcionara por luz y ya no por temperatura.
Hay vemos el cambio con un LDR
Si funciona el cambio de sensor no afecta el circuito solo
la reacción del sensor.
Pero vemos si cambiamos el MOTOR por un RELAY , podremos
limitar el ingreso de tensión y corriente.
El relay tiene la función de activarse y desactivarse
como un switch automático debido a un
campo magnético ya que es como una bobina y a la ves cambia su comportamiento
electrónico o su función.
Como cambiamos el circuito lo hacemos es montar otro
circuito, como se muestra en la imagen
siguiente: ojo que debemos poner las entradas del relay envés del motor del
circuito original.
Ahora que tenemos entendido esto con el relay podemos
cambiar el motor por otra cosa que funcione con 220v y la batería de 9V por
220v.
Y con esto controlemos lo que queramos.
CONCLUCION
En esta práctica hemos visto cómo funciona algunos sensores
y como utilizarlo a nuestro beneficio, alterando un circuito que solo era controlado por el
calentamiento del ambiente, cambiándolo por un LDR y poniéndolo más tensión y corriente
con un relay.
